Автоматизированная вертикальная
система хранения
система хранения
Умное решение для вашего склада.
Позвольте себе комплексное решение
автоматизации внутренней логистики
Позвольте себе комплексное решение
автоматизации внутренней логистики
Автоматизированная
вертикальная
система хранения
вертикальная
система хранения
Умное решение для вашего склада.
Позвольте себе комплексное решение
автоматизации внутренней логистики
Позвольте себе комплексное решение
автоматизации внутренней логистики
Диком-лифт автоматически измеряет максимальную высоту груза на лотке и размещает его в оптимальном месте обеспечивая максимально возможную плотность хранения.
Диком-лифт управляется как с сенсорного монитора оператором, так и по сети при помощи ПО Диком-WMS.
Хранение лотков в вертикальных башнях обеспечивает минимальную занимаемую площадь, экономит площадь пола до 85 % и обеспечивает безопасность ваших сотрудников.
VLM имеет широкое применение во многих областях — техническое обслуживание, ремонт и эксплуатационные поставки комплектующих, инструментов, расходных материалов, автомобильных компонентов, производственных материалов и запчастей, фармацевтике и др.
О системах Диком
Вертикальный лифтовой модуль (VLM) Диком-Лифт — это новейшая серийная российская автоматизированная складская система адресного хранения и поиска, которая обеспечивает интеллектуально адаптируемое управление запасами для максимального увеличения плотности хранения и повышения производительности.
Диком-лифт обеспечивает плотное хранение на подвижных лотках в вертикальных закрытых башнях. Центральный подъемник-экстрактор быстро загружает и извлекает лотки, осуществляет их спуск, подъем и подачу в зону выдачи модуля.
Диком-лифт представляет собой масштабируемую модульную систему, конфигурируемую по весу, высоте, ширине, количеству и типу зон загрузки.
Как это работает?
Преимущества
Автоматизация учета
Интеграция с ERP
Точность позиционирования
02
13
08
Экономия времени — высокая скорость обработки грузов
Грузы защищены от внешних воздействий
Надежность конструкции и компонентов системы
03
12
07
Модульность и масштабируемость по площади и высоте
Собственное продвинутое ПО системы управления VLM и WMS
Уникальная инженерия и дизайн
04
14
09
Безопасность для персонала
Длительный жизненный цикл
Эргономика и безопасность
05
15
10
01
11
06
Экономия площади — значительное увеличение емкости хранения на меньших площадях
Интеграция с РТК — мобильными роботами (AMR), роботами манипуляторами и т. п.
Автоматическое измерение высоты груза для обеспечения компактного хранения
Технические данные
Система
VLM Диком-Лифт H MONO
С паллетами
для тяжелых грузов
VLM Диком-Лифт H MONO
С паллетами
для тяжелых грузов
Система
VLM Диком-Лифт
VLM Диком-Лифт
Система
VLM Диком-Лифт H TWIN
С паллетами
для тяжелых грузов
VLM Диком-Лифт H TWIN
С паллетами
для тяжелых грузов
1900/2500/3100/4100 мм
700 мм
Максимальная высота груза (многоярусная зоне выдачи)
PLC, приводная техника
ДиКом СУАС
SICK
60/85 мм
4000-12000 мм
до 120 выдач в час
25 мм
3215/4150 мм
SIEMENS
850 мм
330 мм
до 45 000 кг
Система управления
Ширина полки
Датчики
Высота полки
Максимальная высота груза (одноярусная зона выдачи)
Высота склада
Скорость работы
Шаг направляющих кассет с полками
Глубина склада
Максимальная нагрузка на полку
Глубина полки
Максимальная грузовместимость
250/500/750/1000 кг
9 шт
ДиКом СУАС
5 500 мм
SICK
5 600 мм
3 000 кг
9 000 кг
1 шт
100 мм
60 000 кг
SIEMENS
5 000 мм
8 шт.
51 000 кг
Система управления
Высота
Датчики
Глубина
Паллета Тип 1
Грузоподъемность паллет
Собственный вес складской системы
Станция загрузки/выгрузки фронтальная
Паллета Тип 2
Шаг установки паллет
Общий вес складской системы
PLC, приводная техника
Ширина
Общая грузоподъемность складской системы
16 шт
ДиКом СУАС
5 500 мм
SICK
9 000 мм
3 000 кг
19 000 кг
1 шт
100 мм
115 000 кг
SIEMENS
5 000 мм
16 шт
96 000 кг
Система управления
Высота
Датчики
Глубина
Паллета Тип 1
Грузоподъемность паллет
Собственный вес складской системы
Станция загрузк/выгрузки с депаллетайзером
Паллета Тип 2
Шаг установки паллет
Общий вес складской системы
PLC, приводная техника
Ширина
Общая грузоподъемность складской системы
Лифт
Имеет 16 точек контакта с направляющими на колоннах, что позволяет минимизировать возможность перекоса.
Имеет 16 точек контакта с направляющими на колоннах, что позволяет минимизировать возможность перекоса.
Зона выдачи
Различные комплектации позволяют подобрать оптимальный вариант
для вашего производства.
Различные комплектации позволяют подобрать оптимальный вариант
для вашего производства.
Защита и контроль
Все автоматизированные склады оснащены световыми завесами
и кнопками аварийной остановки, что обеспечивает безопасность
оператора и сохранность оборудования.
Все автоматизированные склады оснащены световыми завесами
и кнопками аварийной остановки, что обеспечивает безопасность
оператора и сохранность оборудования.

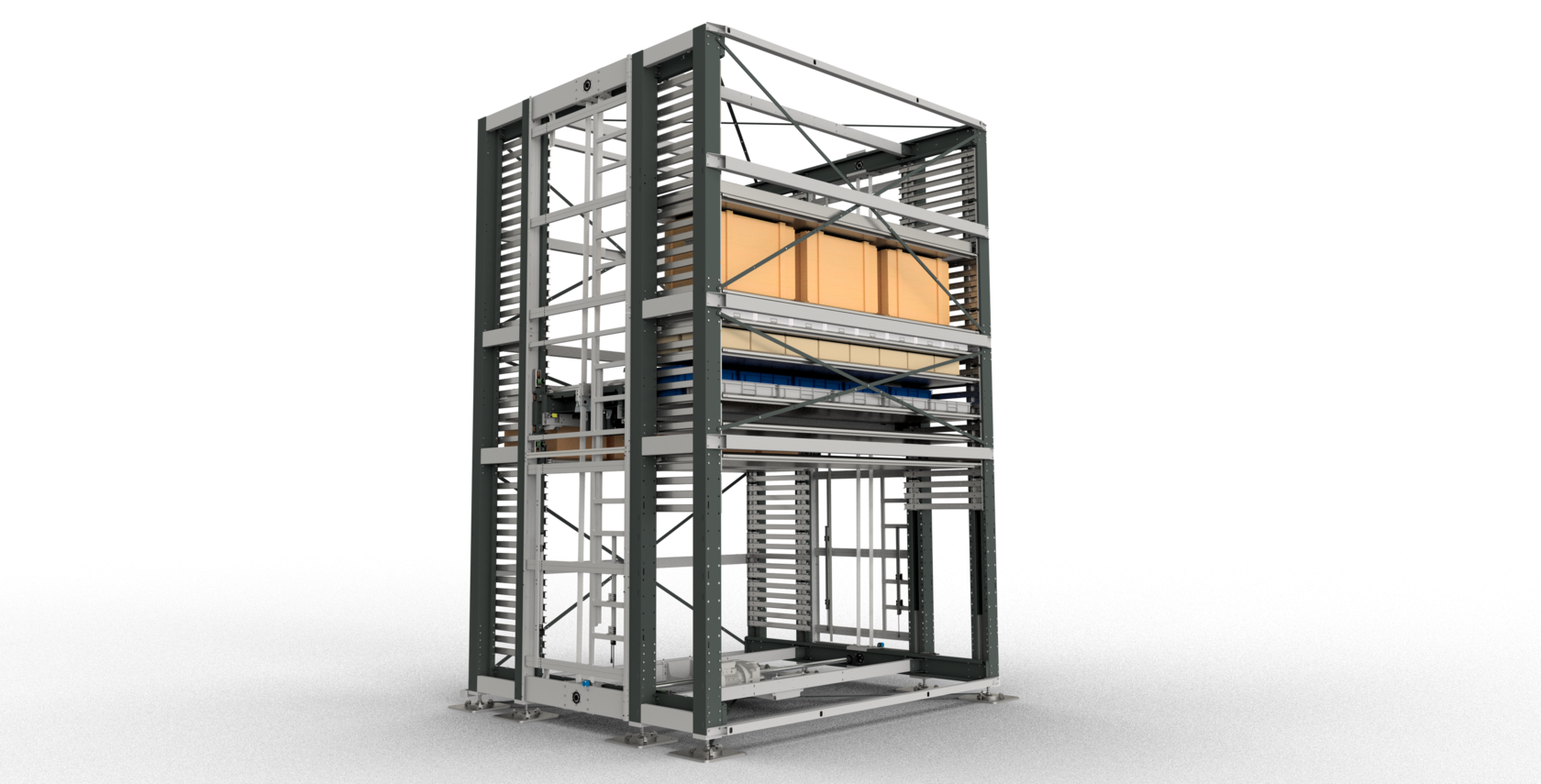

Силовой каркас
Модульная несущая конструкция позволяет подобрать необходимую
высоту и ширину склада и обладает высокой грузоподъемностью.
Модульная несущая конструкция позволяет подобрать необходимую
высоту и ширину склада и обладает высокой грузоподъемностью.
Система управления «ДиКом СУАС»
Современное, простое в использовании программное обеспечение
позволяет производить все необходимые операции.
Современное, простое в использовании программное обеспечение
позволяет производить все необходимые операции.
Измерение высоты груза
Позволяет максимально плотно хранить груз на полках и использовать
весь внутренний объем склада.
Позволяет максимально плотно хранить груз на полках и использовать
весь внутренний объем склада.
Зубчато-ременной привод
Обеспечивает высокую
скорость выдачи, уменьшает вибрации и уровень шума.
Обеспечивает высокую
скорость выдачи, уменьшает вибрации и уровень шума.
Все VLM системы могут комплектоваться различными системами безопасности (ограждения, оптические завесы и т. п.).
Модели и опции
Система VLM Диком-Лифт
— Внешняя одноярусная зона выдачи
— Внешняя двухярусная зона выдачи
— Несколько зон выдач на разной высоте
— Двухсторонняя зона выдачи
— Дополнительные программные пакеты Диком Connector, Диком WMS,
— ПО для интеграции с прочими системами
— Комплект ЗИП
— Принтер этикеток
— Сканер этикеток
— Лазерная система идентификации ячеек
— Светодиодная рейка
— Внутренние перегородки в полки
— Секции для инструментов
— Различные серии ящиков
— Внешняя двухярусная зона выдачи
— Несколько зон выдач на разной высоте
— Двухсторонняя зона выдачи
— Дополнительные программные пакеты Диком Connector, Диком WMS,
— ПО для интеграции с прочими системами
— Комплект ЗИП
— Принтер этикеток
— Сканер этикеток
— Лазерная система идентификации ячеек
— Светодиодная рейка
— Внутренние перегородки в полки
— Секции для инструментов
— Различные серии ящиков
Система VLM Диком-Лифт H MONO
— Два типа паллет
— Станция загрузк/выгрузки с депаллетайзером
— Станция загрузк/выгрузки с депаллетайзером
Система VLM Диком-Лифт H TWIN
— Два типа паллет
— Станция загрузки/выгрузки с фронтальной стороны
— Консольно-поворотный кран с комплектом подъемного оборудования
— Станция загрузки/выгрузки с фронтальной стороны
— Консольно-поворотный кран с комплектом подъемного оборудования
Система VLM Диком-Лифт
— Внешняя одноярусная зона выдачи
— Внешняя двухярусная зона выдачи
— Несколько зон выдач на разной высоте
— Двухсторонняя зона выдачи
— Дополнительные программные пакеты Диком Connector, Диком WMS,
— ПО для интеграции с прочими системами
— Комплект ЗИП
— Принтер этикеток
— Сканер этикеток
— Лазерная система идентификации ячеек
— Светодиодная рейка
— Внутренние перегородки в полки
— Секции для инструментов
— Различные серии ящиков
— Внешняя двухярусная зона выдачи
— Несколько зон выдач на разной высоте
— Двухсторонняя зона выдачи
— Дополнительные программные пакеты Диком Connector, Диком WMS,
— ПО для интеграции с прочими системами
— Комплект ЗИП
— Принтер этикеток
— Сканер этикеток
— Лазерная система идентификации ячеек
— Светодиодная рейка
— Внутренние перегородки в полки
— Секции для инструментов
— Различные серии ящиков
Система VLM Диком-Лифт H MONO
— Два типа паллет
— Станция загрузк/выгрузки с депаллетайзером
— Станция загрузк/выгрузки с депаллетайзером
Система VLM Диком-Лифт H TWIN
— Два типа паллет
— Станция загрузки/выгрузки с фронтальной стороны
— Консольно-поворотный кран с комплектом подъемного оборудования
— Станция загрузки/выгрузки с фронтальной стороны
— Консольно-поворотный кран с комплектом подъемного оборудования
Системы VLM также могут поставляться в составе комплексной автоматизированной системы внутренней логистики совместно с РТК (манипуляторы и мобильные роботы)
Программное обеспечение
ПО «Система управления автоматизированным складом» (СУАС) используется на самом Склад-Лифте для осуществления основных сценариев пользования складом в автономном режиме:
— управление пользователями
— управление полками
— управление номенклатурой
— обслуживание склада.
— управление пользователями
— управление полками
— управление номенклатурой
— обслуживание склада.
Идет всегда по умолчанию с любым Складом.
Софт предустановлен на ПК Диком-Лифт.
Пользовательский интерфейс представляет собой графический сенсорный LCD монитор.
Каждый «ДиКом-Лифт» оснащен сенсорным монитором, подключенным к компьютеру с специальным программным обеспечением ДиКом СУАС.
Программное обеспечение позволяет производить все необходимые операции с грузом — загрузка/выдача полки, поиск номенклатуры, приемка/отгрузка, учет операций, разграничение прав доступа операторов, и др.
Оператор получает инструкции от встроенного ассистента, ПО при необходимости перезапуска системы при повреждении и/или нарушении работы.
15″ LED цветной сенсорный экран высокого разрешения и широкими углами обзора
Операционная система Linux

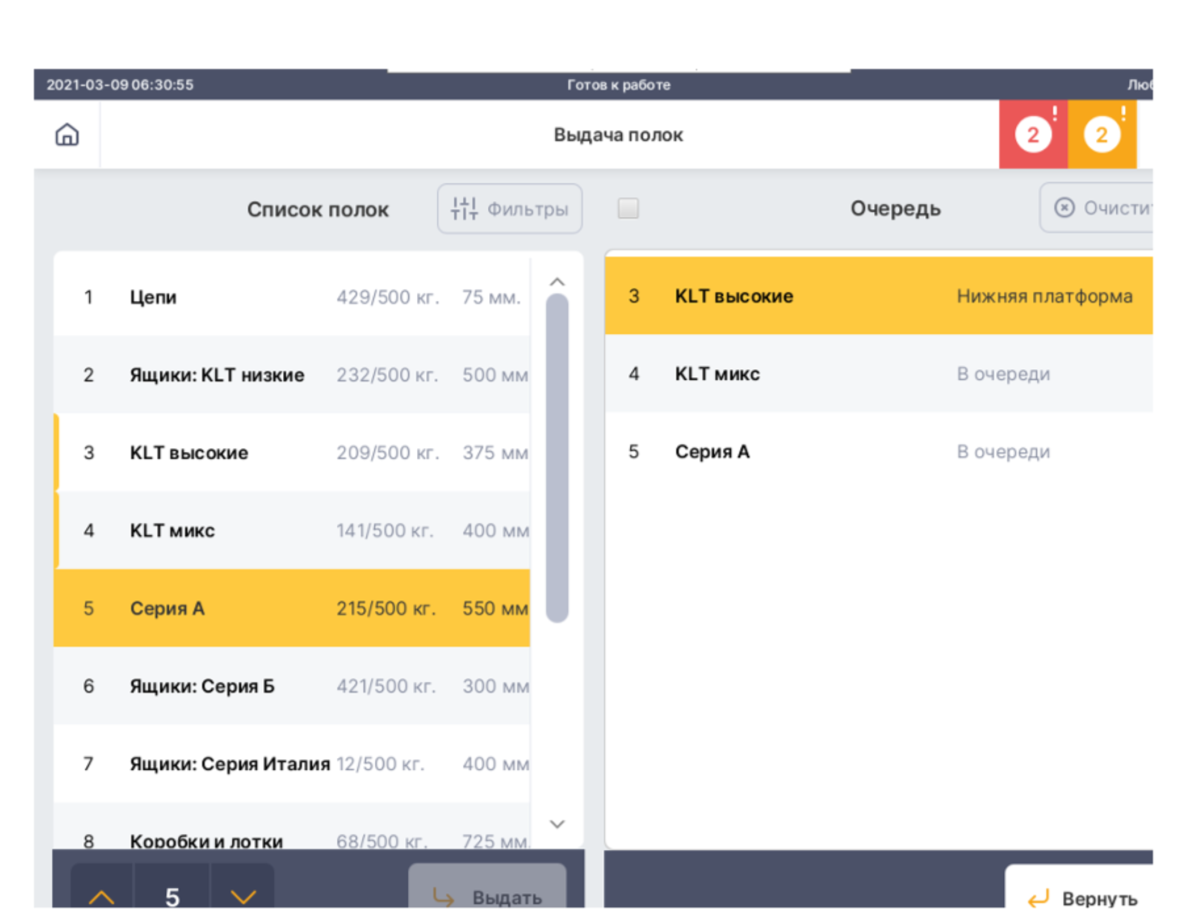

Внешний вид интерфейсов. ДиКом СУАС

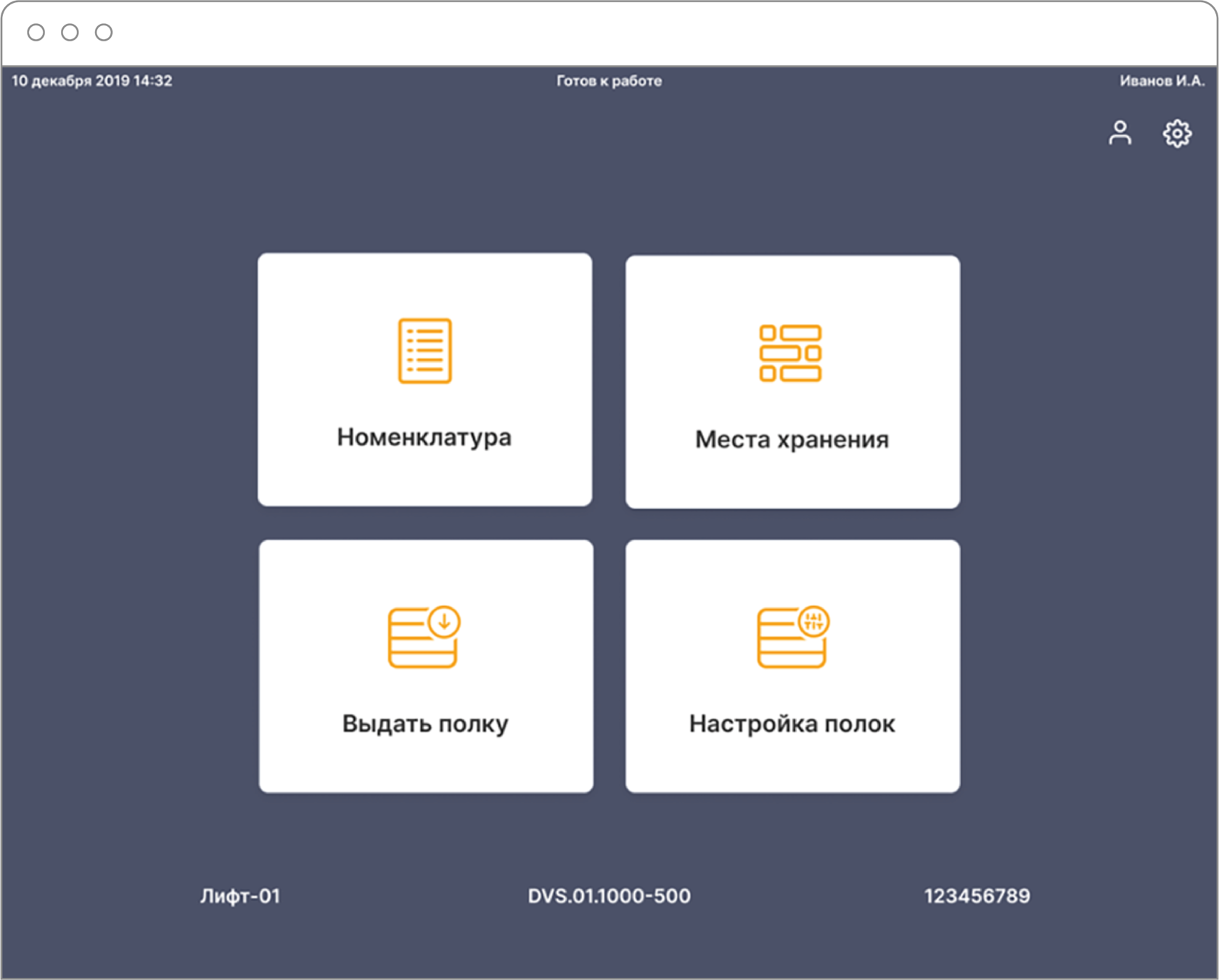

Успешная авторизация в СУАС

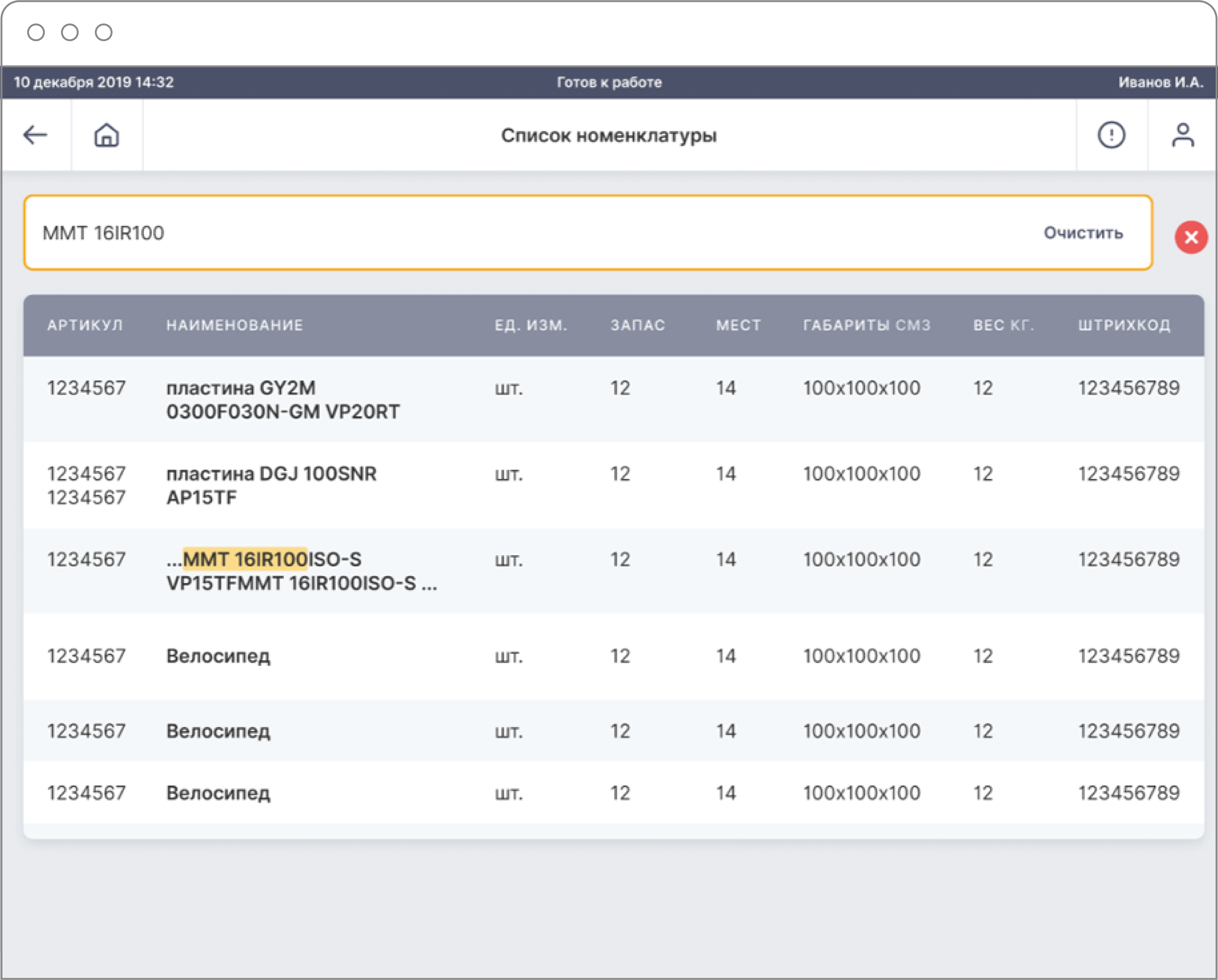

Поиск номенклатуры

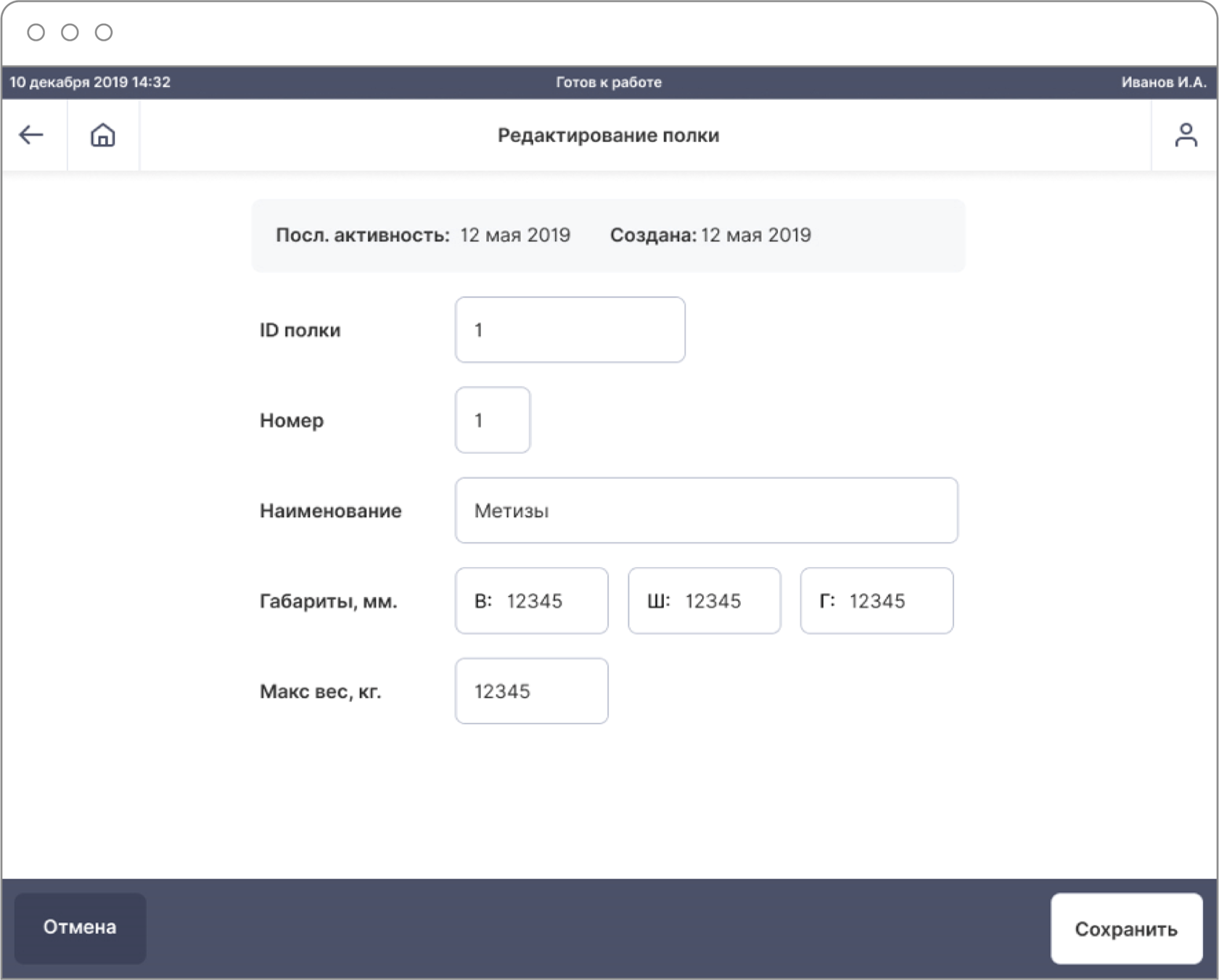

Карточка полки

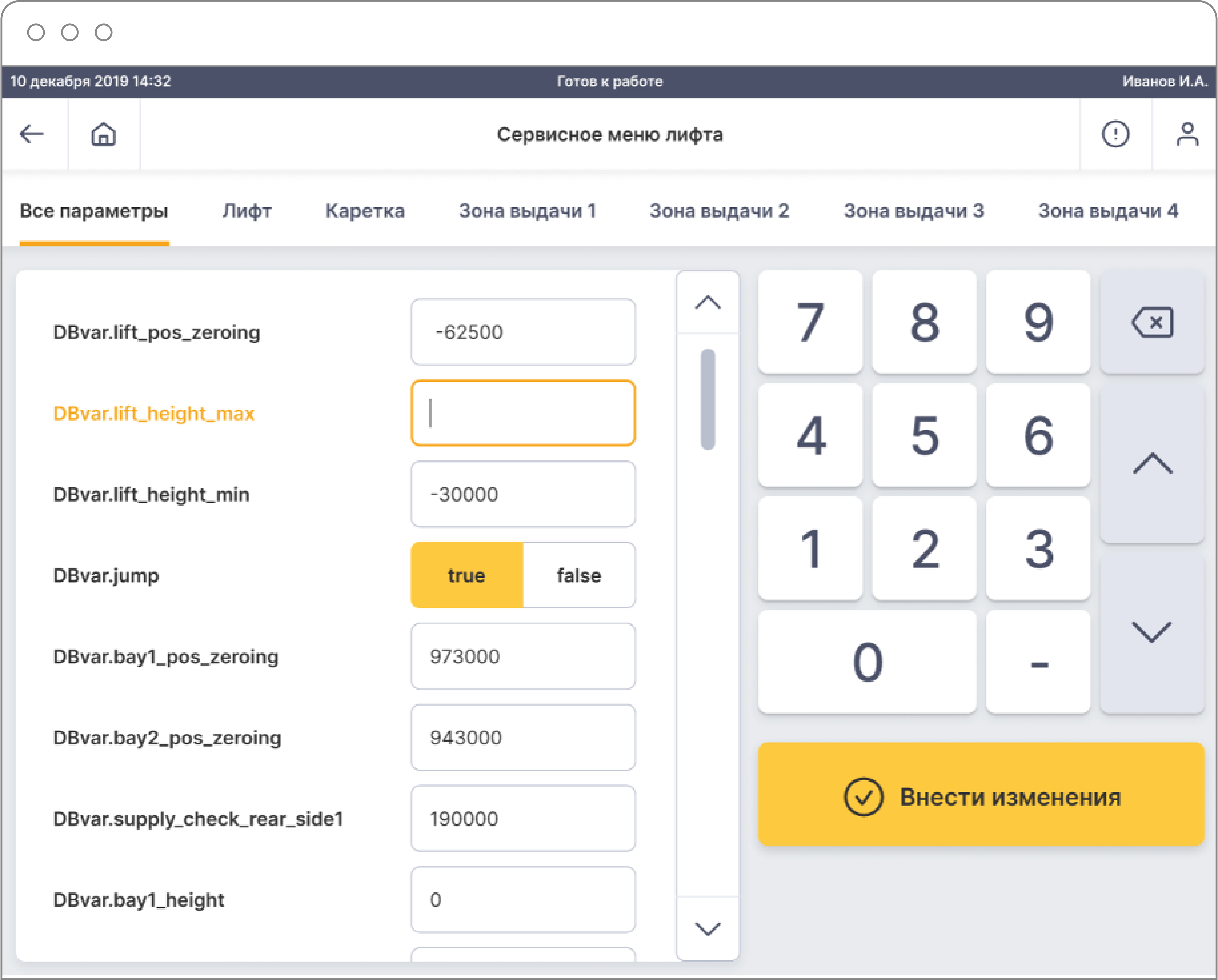

Сервисное меню лифта

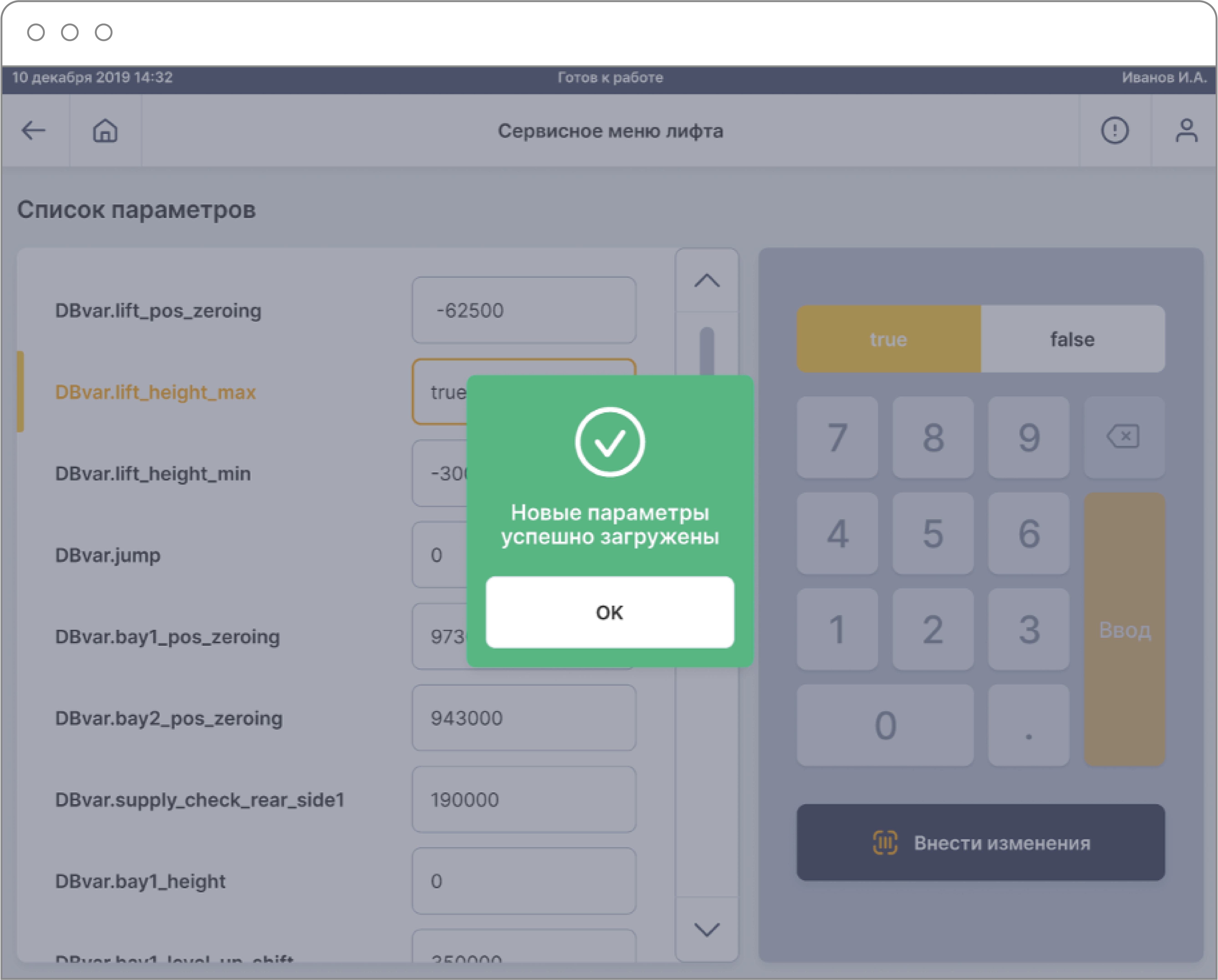

Успешная загрузка параметров
Журнал операций
Ручной режим

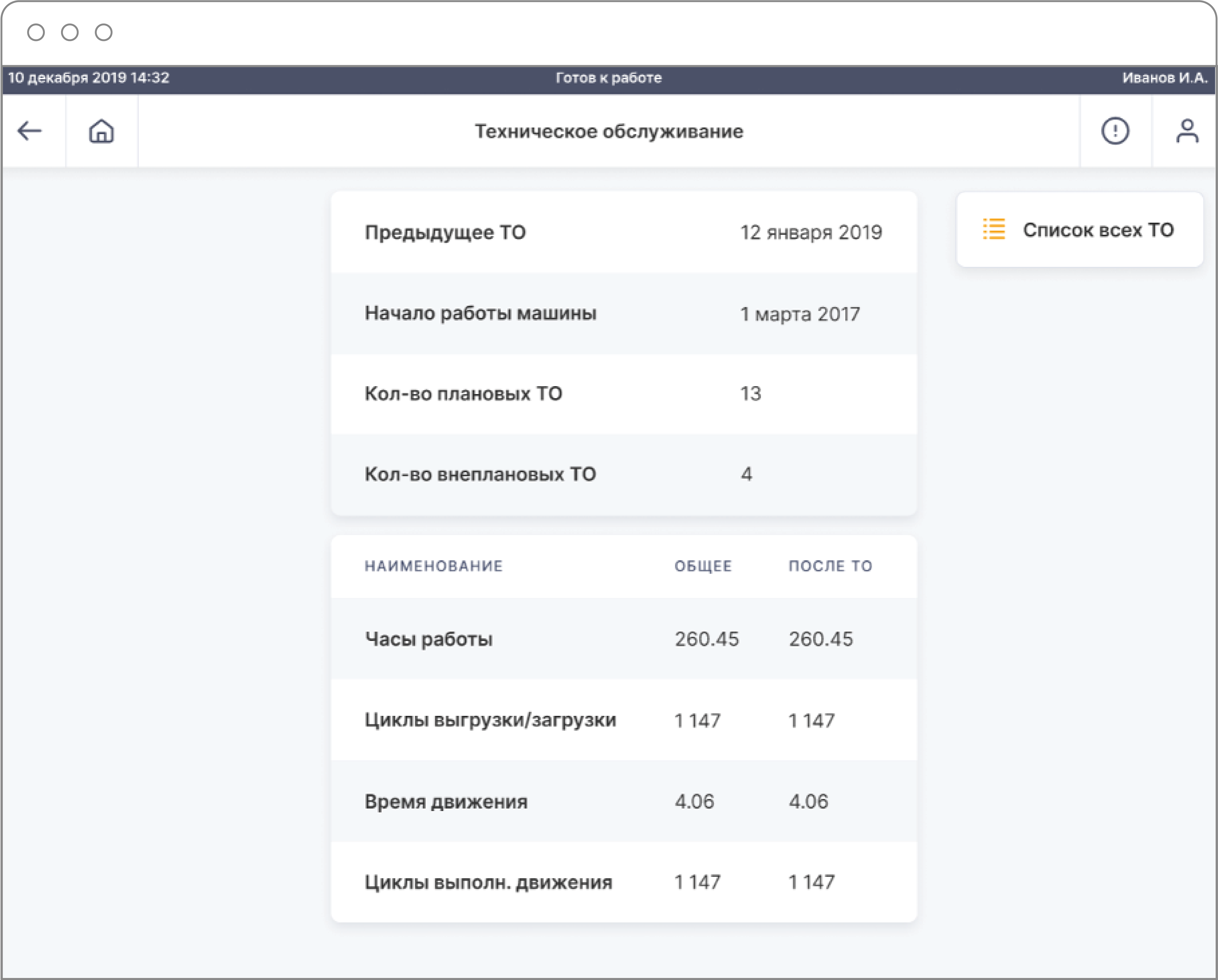

Информация о последнем ТО
Успешная авторизация в СУАС
Информация о последнем ТО
Ручной режим
Журнал операций
Успешная загрузка параметров
Сервисное меню лифта
Карточка полки
Поиск номенклатуры
Калибровка датчика двери
Калибровка датчика двери
Внешний вид интерфейсов. ДиКом СУАС
Вариант работы ДиКом-Лифта с подключением к ДиКом WMS будет удобен в тех случаях, когда нужно вести учет и управление несколькими VLM через единую систему управления складами.
Сетевой сценарий использования ДиКом-Лифтов с подключением к ДиКом WMS
Радио-терминал нужен для работы с WMS непосредственно на самом участке или в цехе.
Весь складской учет
и управление Лифтами
идет через систему ДиКом WMS.
и управление Лифтами
идет через систему ДиКом WMS.
Правила по которым по сети передаются команды Лифтами от WMS, а так же передаются статусы от Лифтов к WMS системе.
При малом количестве подключаемых Лифтов сервер ДиКом WMS и рабочее место оператора можно развернуть на одном компьютере, но все же рекомендуется иметь отдельный сервер и отдельные рабочие места для быстроты работы системы
В данном случае управление и складской учет ведется в отдельной WMS программе «ДиКом WMS» c современным логистическим функционалом.
Комплексное решение
Предлагаем комплексное решение автоматизации внутренней логистики
Как это работает?
VLM Диком-Лифт
Робот манипулятор
Мобильный робот
На современных производственных предприятиях склад является не только местом, где хранится продукция, но и фактически основой, определяющей расположение и совершенствование работы станков, используемых в технологической линии.
03
Комплексная автоматизация процессов хранения и производства существенно повышает эффективность и гибкость производства и снижает затраты на внутреннюю транспортировку. Это позволяет достигать ощутимого конкурентного преимущества.
01
Устранив одно слабое звено в виде неэффективного склада с ручным трудом и учетом и внедрив VLM, сразу возникают следующие узкие места в системе — эффективная загрузка и разгрузка склада, и транспортировка между складом и потребителями, также требующие замены ручного труда на автоматизированные решения.
02
Оснастив предприятие комплексным решением на базе самых передовых технологий, можно получить наиболее ощутимый экономический эффект.
04
Отрасли применения
Автомобильная
Фармацевтика
Химическая
Логистика
Ритейл
и e-commerce
и e-commerce
Промышленное / пищевое
производство
производство
Обслуживание и поддержка
Монтаж, пуско-наладку и тестирование осуществляют сертифицированные вендором специалисты
Уже на стадии ПНР мы обучим ваш персонал правильной работе и управлению оборудованием.
Техническая поддержка в любое время и в любом месте. Быстрая реакция на возможные инциденты.
Гарантия на оборудование составляет до 3 лет при эксплуатации в 3 смены.
Возможность удаленного контроля работы и диагностики оборудования.
Поддержание склада необходимых
запасных частей.
запасных частей.
Осуществляется при заключении
соответствующего дополнительного соглашения
соответствующего дополнительного соглашения
Силами наших специалистов на месте или через региональные сервисные компании.
Установка оборудования
Обучение персонала
Служба поддержки
Гарантия
Удаленный мониторинг
Поставка ЗИП
Регламентное и послегарантийное обслуживание
Устранение неисправностей
ООО «NRG» — является дистрибьютором и интегратором систем VLM Диком-Лифт, солюшн партнером по автономным мобильным роботам компании OMRON, интегратором РТК систем OMRON, KUKA, KAWASAKI. Наша компания представляет собой команду инженеров и профессионалов с опытом работы в сфере робототехники, сложной электроники, автоматизации.
Мы осуществляем проекты, требующие неординарного инженерного подхода и использующие самые передовые технологии.
Компания
